Hệ thống iBMS là gì? Thuyết minh và biện pháp thi công iBMS

Hệ thống iBMS là gì?

iBMS là viết tắt của Integrated Building Management System, nghĩa là hệ thống quản lý tòa nhà tích hợp. Đây là giải pháp dùng phần mềm, máy chủ, bộ điều khiển, cảm biến, gateway và hạ tầng truyền thông để giám sát, điều khiển và quản lý nhiều hệ thống kỹ thuật trong một công trình.

Nếu BMS truyền thống thường tập trung vào điều hòa, điện, nước, thang máy, báo cháy hoặc chiếu sáng, iBMS có phạm vi rộng hơn. Hệ thống có thể kết nối thêm camera, access control, báo động, năng lượng, IoT, dashboard vận hành, cảnh báo và báo cáo trong cùng một nền tảng.

Có thể hiểu iBMS là trung tâm điều hành số của tòa nhà. Người quản lý biết thiết bị nào đang hoạt động, khu vực nào có cảnh báo, hệ thống nào tiêu thụ nhiều điện, camera hoặc cửa nào mất kết nối và sự cố cần xử lý ở đâu.

• Giám sát trạng thái thiết bị theo thời gian thực.
• Điều khiển thiết bị theo lịch, theo ngưỡng hoặc theo sự kiện.
• Cảnh báo sớm khi có lỗi, quá tải, mất kết nối hoặc bất thường.
• Lưu log, xuất báo cáo và hỗ trợ bảo trì chủ động.
• Tích hợp dữ liệu từ nhiều hệ thống kỹ thuật khác nhau.

Vai trò của iBMS trong công trình hiện đại

Trong văn phòng, khách sạn, nhà máy, trung tâm thương mại, trường học, bệnh viện, chung cư cao cấp hoặc smart building, số lượng hệ thống kỹ thuật ngày càng nhiều. Nếu mỗi hệ thống vận hành riêng lẻ, đội kỹ thuật phải kiểm tra thủ công, phản ứng chậm và khó có bức tranh tổng thể.

iBMS giúp gom dữ liệu về một trung tâm vận hành. Từ đó chủ đầu tư và đội kỹ thuật có thể quản lý tập trung, giảm phụ thuộc vào thao tác thủ công, phát hiện sự cố nhanh hơn, tối ưu tiêu thụ năng lượng và tăng mức độ an toàn cho công trình.

Phạm vi tích hợp cần xác định trước khi thiết kế

Bước đầu tiên khi xây dựng iBMS là xác định hệ thống nào cần giám sát, hệ thống nào cần điều khiển và hệ thống nào chỉ cần nhận cảnh báo. Phạm vi càng rõ thì thiết kế điểm dữ liệu, gateway, hạ tầng mạng và dashboard càng chính xác.

Với công trình đang vận hành, nên ưu tiên hạng mục có giá trị vận hành cao như điện, HVAC, camera, access control, báo cháy và phòng server. Với công trình mới, nên đưa iBMS vào thiết kế ngay từ đầu để đồng bộ tuyến cáp, tủ kỹ thuật, giao thức và IP plan.

• HVAC: chiller, AHU, FCU, bơm, quạt, nhiệt độ và độ ẩm.
• Điện: tủ điện, đồng hồ điện, máy phát, ATS, UPS và PDU.
• Chiếu sáng: tủ điều khiển đèn, dimmer, relay, timer và cảm biến ánh sáng.
• An ninh: camera, access control, báo động và intercom.
• PCCC: báo cháy, bơm chữa cháy, van và tín hiệu cảnh báo.
• Môi trường và năng lượng: CO2, IAQ, đồng hồ nước, mức nước và báo cáo tiêu thụ.

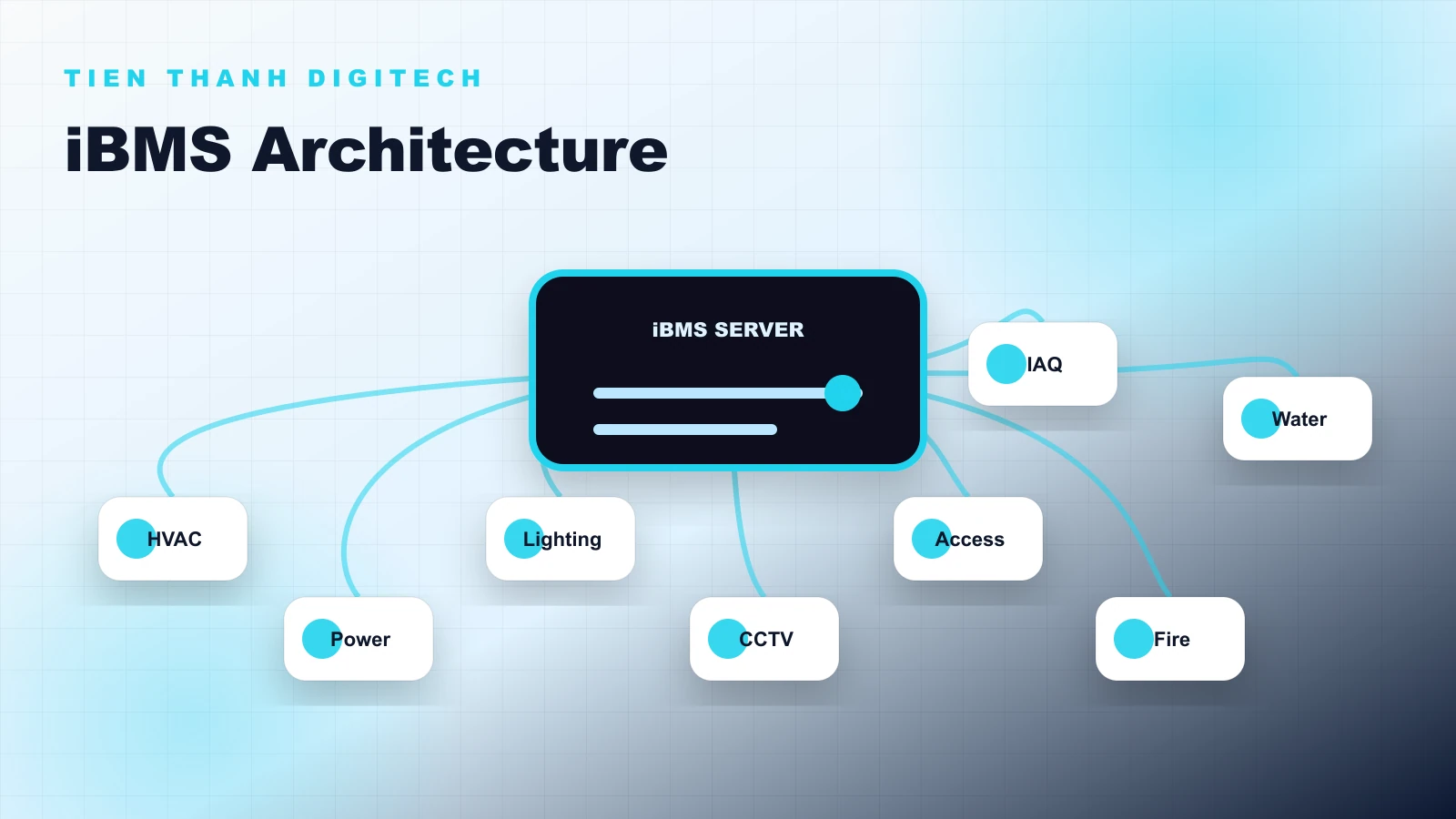

Kiến trúc 4 lớp của hệ thống iBMS

Một hệ thống iBMS chuyên nghiệp thường được chia thành 4 lớp: thiết bị hiện trường, bộ điều khiển và gateway, hạ tầng truyền thông, phần mềm quản lý trung tâm. Cách phân lớp này giúp đội thiết kế xác định rõ thiết bị nào thu thập dữ liệu, thiết bị nào xử lý giao thức và dữ liệu nào được đưa về dashboard.

Lớp thiết bị hiện trường gồm cảm biến, đồng hồ đo, van, relay, camera, đầu đọc access control, thiết bị báo cháy và bộ điều khiển HVAC. Lớp controller/gateway gồm DDC, PLC, IoT Gateway, Modbus Gateway, BACnet Gateway, KNX Gateway, OPC Server hoặc bộ chuyển đổi giao thức. Lớp truyền thông gồm mạng CAT6/CAT6A, RS485, switch công nghiệp, switch PoE, tủ rack, UPS và VLAN kỹ thuật. Lớp trung tâm gồm iBMS Server, database, dashboard, workstation và màn hình giám sát.

+---------------------------------------------------------+
|                    TRUNG TÂM GIÁM SÁT iBMS              |
|  Workstation / Dashboard / Server / Database / Reports  |
+-----------------------------+---------------------------+
                              |
                       LAN / VLAN kỹ thuật
                              |
+-----------------------------+---------------------------+
|                  SWITCH CORE / NETWORK BACKBONE         |
+-----------------------------+---------------------------+
                              |
        +---------------------+---------------------+
        |                     |                     |
+-------+------+      +-------+------+      +-------+------+
|  Gateway BMS |      | Gateway ELV  |      | Gateway IoT  |
| BACnet/Modbus|      | CCTV/Access  |      | Sensor/Cloud |
+-------+------+      +-------+------+      +-------+------+
        |                     |                     |
   HVAC / Power          CCTV / Access          Sensors / Meter
   Lighting / Water      Fire Alarm / PA        Energy / IAQ

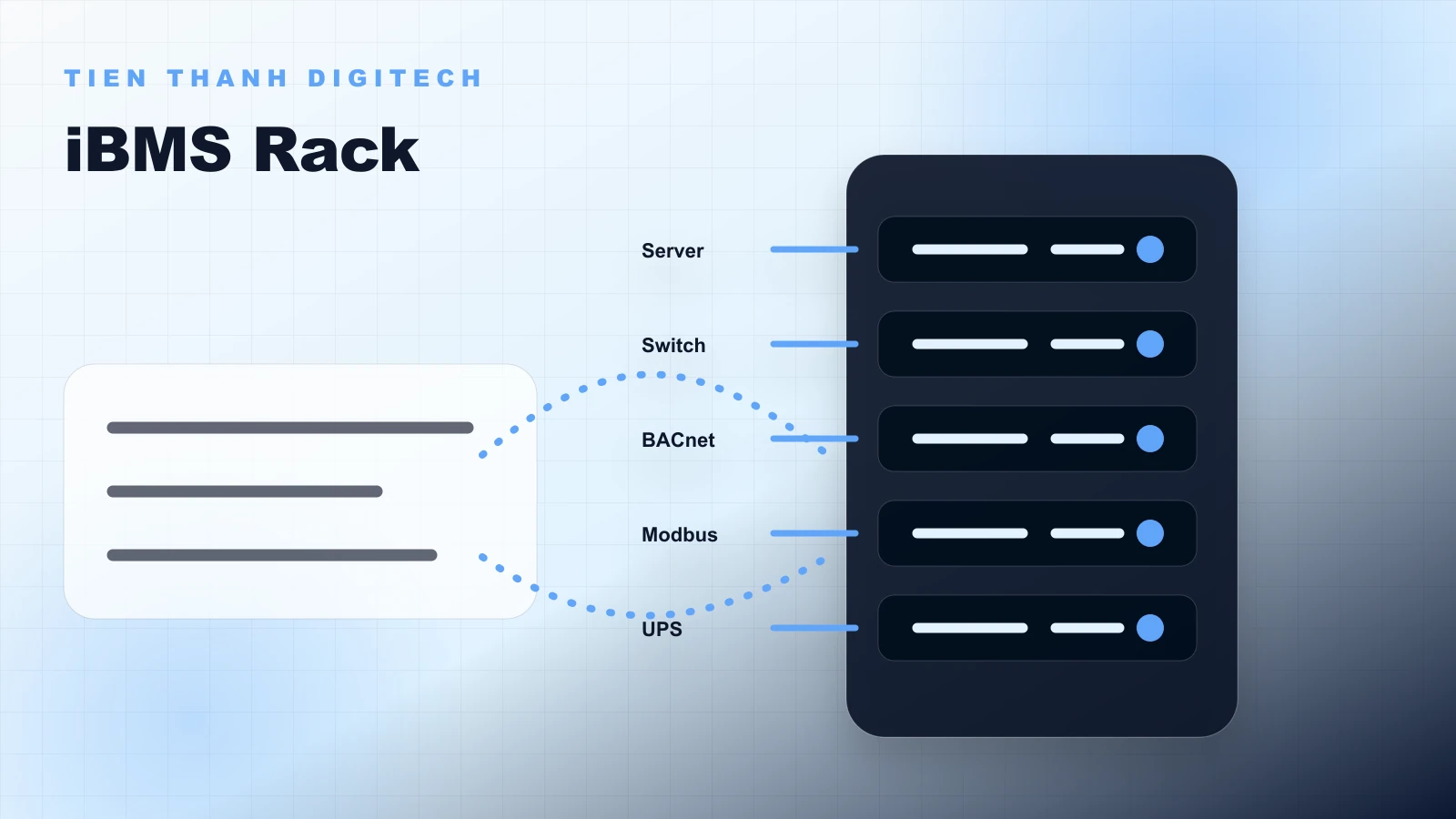

Thành phần thiết bị trung tâm, controller và gateway

Nhóm thiết bị trung tâm thường gồm iBMS Server, workstation vận hành, database, màn hình giám sát và UPS. Đây là nơi cài phần mềm quản lý, lưu log, hiển thị dashboard và tạo báo cáo vận hành.

Nhóm controller và gateway đóng vai trò kết nối các hệ thống kỹ thuật. DDC Controller thường dùng cho HVAC, bơm, quạt và cảm biến. PLC dùng cho logic điều khiển công nghiệp. BACnet Gateway, Modbus Gateway, KNX Gateway hoặc IoT Gateway giúp chuyển đổi giao thức và đưa dữ liệu về nền tảng iBMS.

• iBMS Server: cài phần mềm, lưu dữ liệu, xử lý cảnh báo và báo cáo.
• Workstation: máy tính vận hành dashboard.
• DDC/PLC: thu thập tín hiệu và điều khiển thiết bị hiện trường.
• BACnet/Modbus/KNX Gateway: tích hợp thiết bị theo giao thức mở.
• Switch, patch panel, UPS: đảm bảo kết nối và nguồn dự phòng ổn định.

Giao thức tích hợp phổ biến trong iBMS

Giao thức là yếu tố quyết định khả năng tích hợp. Một hệ thống dễ mở rộng nên ưu tiên thiết bị hỗ trợ chuẩn mở, có tài liệu truyền thông rõ ràng và có danh sách điểm dữ liệu trước khi triển khai.

BACnet/IP thường gặp trong HVAC và thiết bị tòa nhà. Modbus RTU/TCP phổ biến ở đồng hồ điện, PLC, cảm biến và thiết bị công nghiệp. KNX thường dùng cho chiếu sáng và smart building. OPC UA phù hợp tích hợp công nghiệp hoặc SCADA. MQTT dùng cho cảm biến IoT và cloud monitoring. ONVIF dùng cho camera IP. API/SDK hỗ trợ tích hợp phần mềm bên thứ ba.

Công tác chuẩn bị trước khi thi công

Trước khi thi công cần rà soát bản vẽ, danh mục thiết bị, tuyến cáp, tủ kỹ thuật, nguồn điện, IP plan và danh sách điểm tích hợp. Công việc chuẩn bị càng kỹ thì rủi ro phát sinh tại công trình càng thấp.

Hồ sơ nên có bản vẽ mặt bằng thiết bị, bản vẽ tủ rack hoặc tủ điều khiển, sơ đồ tuyến cáp, bảng I/O list, bảng địa chỉ IP, danh sách gateway, danh sách giao thức truyền thông và phương án an toàn lao động.

• Kiểm tra vị trí phòng kỹ thuật, server room và tủ điều khiển.
• Xác nhận tuyến cáp hiện hữu hoặc tuyến cáp mới.
• Xác nhận nguồn điện cấp cho server, switch, gateway và controller.
• Xác nhận điều kiện môi trường tại vị trí lắp đặt thiết bị.
• Phối hợp lịch thi công với MEP, PCCC, ELV và vận hành tòa nhà.

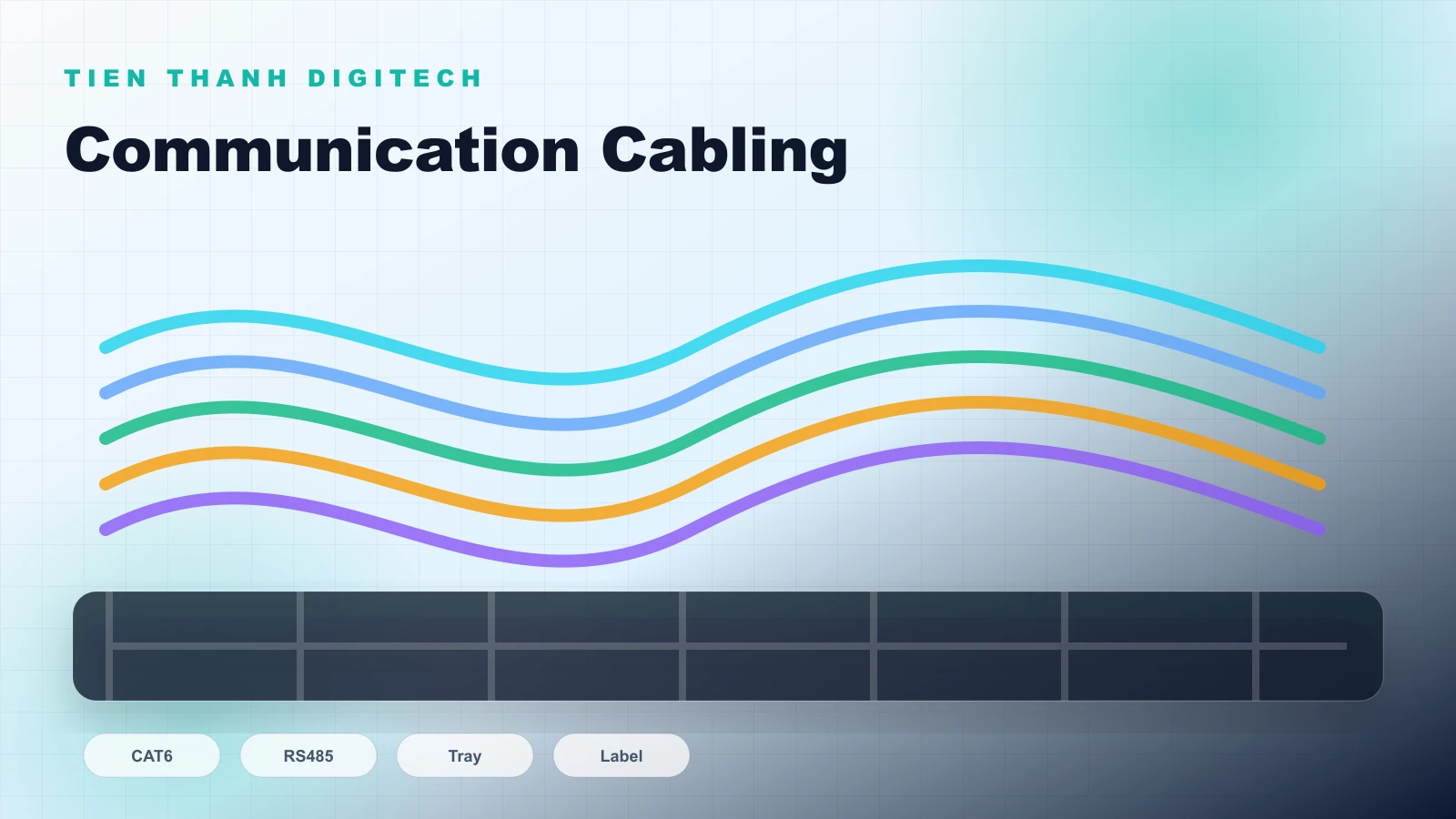

Thi công tuyến cáp truyền thông

Tuyến cáp là nền tảng ổn định của iBMS. Cáp CAT6/CAT6A thường dùng cho TCP/IP, BACnet/IP, camera và gateway. Cáp RS485 twisted pair dùng cho Modbus RTU hoặc các thiết bị đo lường. Cáp tín hiệu chống nhiễu dùng cho cảm biến analog/digital. Cáp nguồn cấp cho controller hoặc gateway phải đi đúng quy chuẩn an toàn.

Khi thi công cần phân tách cáp tín hiệu với cáp điện động lực, không kéo quá lực cho phép, giữ bán kính uốn cong, có dự phòng chiều dài tại tủ và thiết bị, đánh nhãn hai đầu và kiểm tra thông mạch sau khi kéo cáp.

Lắp đặt tủ điều khiển, controller và gateway

Tủ điều khiển phải lắp đúng vị trí thiết kế, cố định chắc chắn, thông gió phù hợp và có nguồn bảo vệ. Thiết bị trong tủ như DDC, PLC, gateway, bộ nguồn 24VDC, relay trung gian, terminal block, switch công nghiệp và module I/O cần được sắp xếp theo logic vận hành.

Dây nguồn và dây tín hiệu cần đi gọn, có đánh nhãn terminal, có cầu chì hoặc CB bảo vệ, có tiếp địa nếu yêu cầu. Với công trình lớn, nên có ảnh chụp trước/sau, bản vẽ hoàn công và sơ đồ đấu nối để phục vụ bảo trì.

• Cố định thiết bị trên DIN rail hoặc khay rack đúng chuẩn.
• Tách dây nguồn, dây tín hiệu và dây truyền thông rõ ràng.
• Có khoảng trống thông gió và phương án bảo trì thiết bị.
• Đánh nhãn thiết bị, terminal, dây và điểm kết nối.

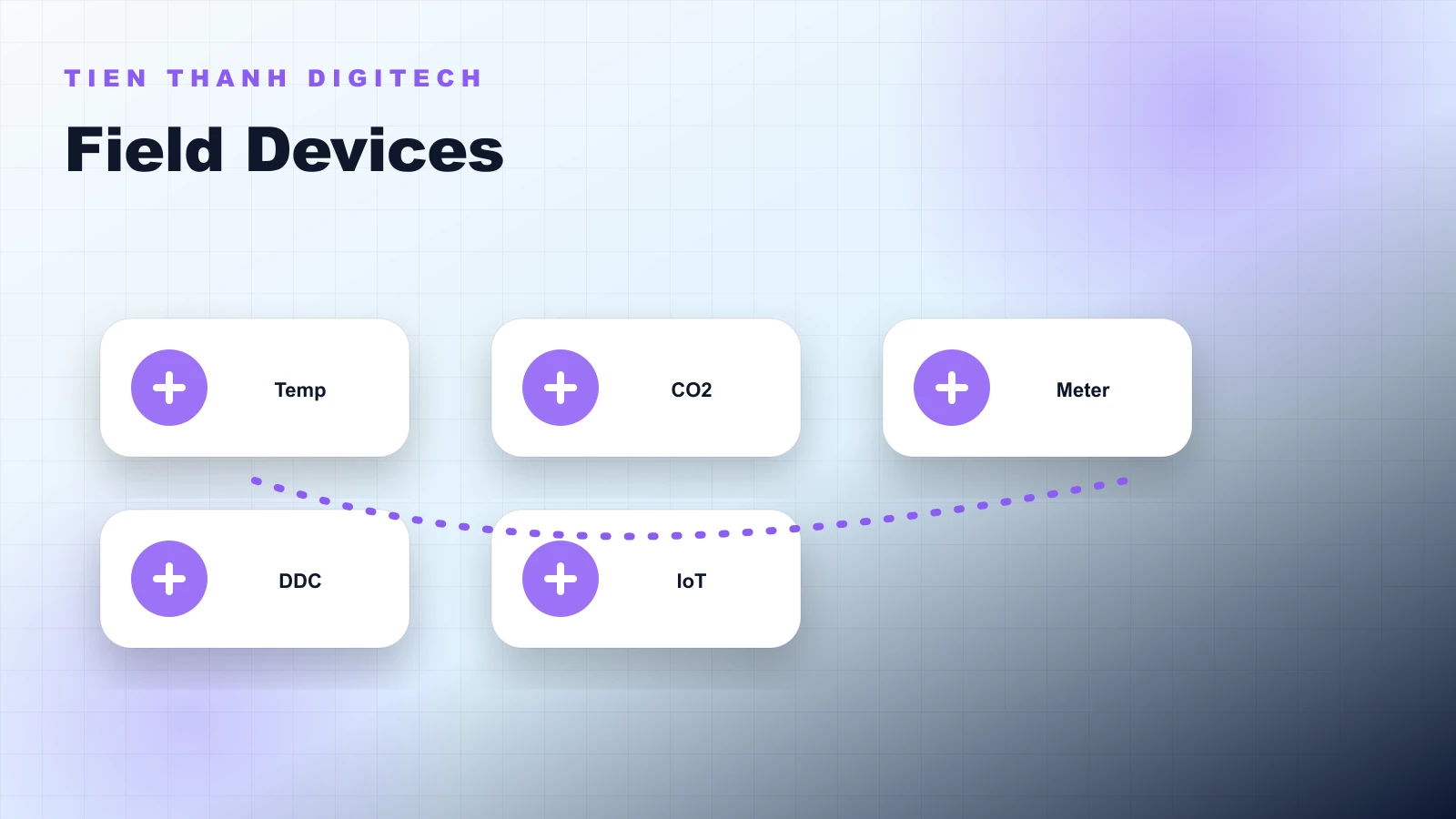

Lắp đặt cảm biến và thiết bị hiện trường

Thiết bị hiện trường là nơi tạo dữ liệu cho iBMS. Các loại thường gặp gồm cảm biến nhiệt độ, độ ẩm, CO2, áp suất, mức nước, đồng hồ điện, đồng hồ nước, cảm biến trạng thái cửa, cảm biến chuyển động, module I/O và thiết bị điều khiển.

Nguyên tắc lắp đặt là đúng vị trí đo thực tế, không bị che khuất, không gần nguồn nhiệt bất thường, không đặt nơi rung động mạnh nếu thiết bị không phù hợp, dễ tiếp cận để bảo trì và đấu nối đúng chiều, đúng cực tính.

Cấu hình mạng và mapping điểm dữ liệu

Sau khi lắp đặt, đội kỹ thuật cần gán IP cho server, gateway, controller, tạo VLAN kỹ thuật nếu cần, cấu hình firewall rule, kiểm tra ping, kiểm tra route và đồng bộ thời gian NTP. Nên có IP plan rõ để tránh trùng địa chỉ và dễ bảo trì.

Mapping điểm dữ liệu là công việc quan trọng nhất trong iBMS. Mỗi điểm cần có tên, mô tả, đơn vị, giao thức, địa chỉ, kiểu dữ liệu, quyền điều khiển, ngưỡng cảnh báo và vị trí hiển thị trên dashboard.

AHU_Status      - Trạng thái AHU
Room_Temp       - Nhiệt độ phòng
Pump_Run        - Trạng thái bơm
Door_Status     - Trạng thái cửa
Energy_kWh      - Sản lượng điện tiêu thụ
Fire_Alarm      - Tín hiệu báo cháy
Camera_Online   - Trạng thái camera
UPS_Alarm       - Cảnh báo UPS

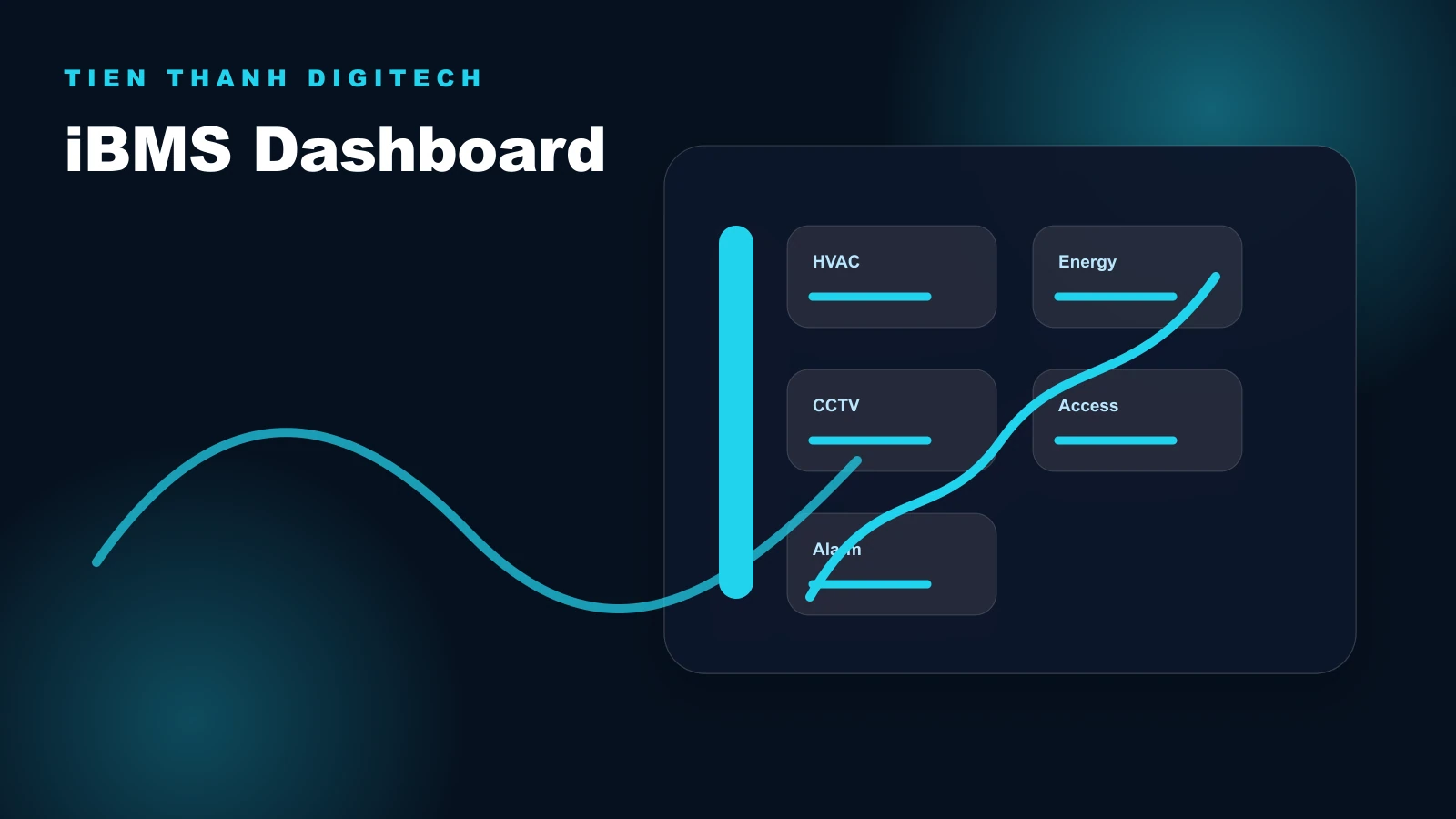

Thiết kế dashboard và phần mềm giám sát iBMS

Dashboard không chỉ để đẹp mà phải giúp vận hành nhanh hơn. Giao diện nên có sơ đồ mặt bằng, icon trạng thái, màu cảnh báo rõ ràng, biểu đồ năng lượng, danh sách sự kiện, lọc theo khu vực và quyền người dùng.

Các màu trạng thái cần thống nhất: bình thường, cảnh báo, lỗi, mất kết nối, đang điều khiển hoặc bảo trì. Với công trình nhiều tầng, nên tổ chức dashboard theo khu vực, tầng, hệ thống và mức độ ưu tiên cảnh báo.

• Mặt bằng/tầng/khu vực để định vị nhanh sự cố.
• Biểu đồ năng lượng và xu hướng vận hành.
• Alarm list có mức độ ưu tiên và thời gian xác nhận.
• Event log để truy vết thao tác và trạng thái thiết bị.
• Báo cáo xuất file phục vụ quản lý vận hành.

Kiểm tra, chạy thử và nghiệm thu hệ thống iBMS

Nghiệm thu iBMS cần kiểm tra theo nhiều lớp: vật lý, nguồn điện, truyền thông, điểm dữ liệu, chức năng điều khiển, cảnh báo, dashboard, phân quyền và báo cáo. Không nên chỉ kiểm tra màn hình có dữ liệu mà bỏ qua độ chính xác của mapping.

Các kịch bản tích hợp cần được test thực tế. Ví dụ báo cháy hiển thị cảnh báo và chuyển dashboard khu vực lỗi; cửa mở quá lâu gửi cảnh báo; nhiệt độ phòng server cao kích hoạt quy trình kiểm tra HVAC; camera offline hiển thị tại phòng điều hành; điện năng vượt ngưỡng gửi cảnh báo tiết kiệm năng lượng.

Các lỗi thường gặp khi triển khai iBMS

Một số lỗi thường gặp là không đọc được dữ liệu do sai giao thức, sai địa chỉ hoặc sai baudrate; dữ liệu chập chờn do nhiễu RS485, cáp kém hoặc đấu nối sai; dashboard hiển thị sai do mapping nhầm point; không điều khiển được do thiếu quyền hoặc logic chưa đúng.

Ngoài ra, nhiều công trình gặp tình trạng cảnh báo quá nhiều vì ngưỡng chưa phù hợp, mất kết nối server do mạng không ổn định hoặc không có UPS, khó bảo trì do không có nhãn cáp và không có tài liệu bàn giao.

Khuyến nghị triển khai iBMS chuyên nghiệp

Để hệ thống vận hành ổn định lâu dài, nên thiết kế iBMS ngay từ giai đoạn đầu dự án, chuẩn hóa giao thức thiết bị, ưu tiên BACnet/Modbus/API mở, tách riêng VLAN cho hệ thống kỹ thuật và có UPS cho server, switch, gateway.

Cần có tài liệu mapping điểm dữ liệu, dashboard dễ hiểu cho vận hành, phân quyền tài khoản, backup cấu hình định kỳ, kế hoạch bảo trì và cập nhật phần mềm. Với công trình lớn, nên có nhật ký thay đổi cấu hình để truy vết khi nâng cấp.

• Chuẩn hóa thiết kế, point list, IP plan và sơ đồ truyền thông.
• Ưu tiên thiết bị chính hãng, giao thức mở và tài liệu đầy đủ.
• Tách mạng kỹ thuật khỏi mạng văn phòng khi cần bảo mật.
• Đào tạo đội vận hành và bàn giao tài liệu có thể sử dụng thực tế.
• Thiết lập lịch bảo trì, backup và kiểm tra cảnh báo định kỳ.

Xu hướng phát triển của iBMS

Các hệ thống iBMS hiện đại đang phát triển theo hướng cloud monitoring, AI analytics, predictive maintenance, energy management, smart workplace, IoT sensor network, digital twin, mobile app operation và tích hợp báo cáo ESG.

Dù công nghệ thay đổi, nền tảng quan trọng vẫn là thiết kế đúng, hạ tầng truyền thông ổn định, dữ liệu chuẩn, phân quyền bảo mật và quy trình vận hành rõ ràng. Đây là các yếu tố quyết định iBMS có thực sự giúp tối ưu vận hành hay chỉ dừng ở mức dashboard trình diễn.

Kết luận

Hệ thống iBMS là nền tảng quan trọng trong công trình hiện đại, giúp quản lý tập trung, tối ưu vận hành, nâng cao an toàn và hỗ trợ chuyển đổi số trong quản lý tòa nhà.

Để triển khai iBMS hiệu quả, cần có thiết kế đồng bộ, lựa chọn thiết bị phù hợp, hạ tầng truyền thông ổn định, cấu hình chính xác và quy trình nghiệm thu chặt chẽ.
